2차 시스템 파라미터의 직관적 이해 (${\omega }_n$과 $\zeta$)

회로 설계 관점에서 PLL(Phase-Locked Loop)을 다룰 때, 흔히 주파수 도메인 지표인 위상 여유(Phase Margin, PM) 와 개루프 대역폭(${\omega }_{BW,open}$) 을 기준으로 최적화(Tuning)를 진행합니다. 하지만 제어 이론 기반의 수식을 보다 보면, 굳이 자연 주파수(${\omega }_n$) 와 제동비($\zeta$) 라는 새로운 파라미터를 도입하여 시스템을 설명하는 것을 볼 수 있습니다.

왜 굳이 이 파라미터들을 거쳐야 하는지, 그리고 이 값들이 물리적으로 어떤 의미를 갖는지 직관적으로 이해해 보겠습니다.

---

1. 자동차 서스펜션(스프링과 댐퍼) 비유

PLL은 본질적으로 기준 클럭을 따라가는(Tracking) 피드백 제어 시스템입니다. 이 동작은 자동차의 서스펜션이 울퉁불퉁한 도로(입력)를 만났을 때 차체(출력)를 안정화시키는 과정에 비유할 수 있습니다.

자연 주파수 (Natural Frequency, ${\omega }_n$): “스프링의 뻣뻣함”

• 마찰(저항)이 전혀 없을 때, 시스템이 외부 자극을 받고 혼자서 진동하려는 본연의 주파수입니다.
• ${\omega }_n$이 크다는 것은 스프링이 아주 뻣뻣하다는 것을 의미합니다. 즉, 입력이 바뀌었을 때 시스템이 매우 빠르게 반응(Fast Tracking) 합니다.
• 시스템의 ‘절대적인 속도(Speed)‘를 결정합니다.

제동비 (Damping Factor, $\zeta$): “쇼크업소버의 제동력(브레이크)”

• 목표치를 향해 맹렬하게 달려갈 때, 브레이크를 얼마나 강하게 밟아서 에너지를 깎아먹을지 결정하는 비율입니다.
• 시스템 응답의 ‘모양(Shape)‘을 결정합니다.
  • $\zeta <1$ (Under-damped): 브레이크가 약해서 목표치를 훅 지나치고 위아래로 출렁거립니다 (Ringing / Overshoot 발생).
  • $\zeta \approx 0.707$ (Optimal): 출렁거림을 최소화하면서도 상당히 빠르게 목표치에 안착하는 최적의 상태입니다.
  • $\zeta >1$ (Over-damped): 브레이크를 너무 세게 밟아서 꿀렁거리진 않지만, 목표치에 도달하는 데 너무 오랜 시간이 걸립니다.

---

2. 왜 ${\omega }_n$과 $\zeta$를 사용할까? (vs. PM, ${\omega }_{BW,open}$)

Phase Margin(위상 여유)과 개루프 대역폭(Open-Loop Bandwidth, ${\omega }_{BW,open}$)은 AC 응답을 분석하는 주파수 도메인(Frequency Domain) 의 언어입니다. 반면 ${\omega }_n$과 $\zeta$는 과도 응답을 분석하는 시간 도메인(Time Domain) 과 제어 공학의 표준 언어입니다.

이 두 지표를 함께 사용하는 이유는 다음과 같습니다.

① 시간 축에서의 과도 응답(Transient Response) 예측

PLL 설계자는 “주파수가 바뀔 때 락(Lock)을 잡는 데 얼마나 걸리는가?(Settling Time)”, “위상이 얼마나 튀는가?(Overshoot)“와 같은 시간 축에서의 동작을 예측해야 합니다. 주파수 도메인 지표인 Phase Margin만으로는 시간 축에서 그래프가 어떻게 출렁거릴지 직관적으로 떠올리기 어렵습니다. 하지만 시간 도메인 지표인 $\zeta$와 ${\omega }_n$을 사용하면, $\zeta$를 통해 위상이 얼마나 튈지(모양)를 즉각적으로 알 수 있고, ${\omega }_n$을 통해 그 출렁거림이 실제 시간(ns, $\mu$s)으로 얼마나 압축되거나 늘어날지(속도) 계산할 수 있습니다.

② 제어 공학의 “통일된 표준어”

전 세계의 모든 선형 2차 시스템(서스펜션, RLC 필터, PLL 등)은 그 물리적 형태는 달라도 수학적으로는 $s^2+2\zeta {\omega }_{n}s+{\omega }_n^2$ 이라는 동일한 분모를 갖습니다. 이렇게 표준화해두면, 제어 공학자들이 수십 년간 만들어 놓은 방대한 수학적 결과물(표준 스텝 응답 그래프, 오버슛 공식 등)을 PLL 회로에 그대로 가져다 쓸 수 있습니다.

③ 모양(Shape)과 속도(Speed)의 직교적 분리 (Decoupling)

개루프 대역폭(${\omega }_{BW,open}$)은 수식적으로 ${\omega }_{BW,open}\approx 2\zeta {\omega }_n$ 에 해당합니다. 즉, 브레이크($\zeta$)와 엔진 속도(${\omega }_n$)가 섞여 있는 결과물입니다. 설계 중 “응답의 출렁거림(모양)은 그대로 유지한 채 전체 속도만 2배로 빠르게 하고 싶다”고 가정해 봅시다. 만약 대역폭만 사용한다면 이를 조절하기가 까다롭지만, $\zeta$는 고정하고 ${\omega }_n$만 2배로 키우면 간단히 해결됩니다. 이처럼 파라미터를 독립적으로 제어(Decoupling)할 수 있다는 점이 큰 장점입니다.

---

3. 수식으로 보는 파라미터 간의 상관관계 (Mathematical Relationships)

시간 도메인 지표(${\omega }_n$, $\zeta$)와 주파수 도메인 지표(위상 여유 ${\Phi }_M$, 개루프 대역폭 ${\omega }_{BW,open}$)는 수학적으로 매우 정교하게 연결되어 있습니다. 가장 기본적인 Type-II PLL의 개루프 전달함수 $G(s)$를 기준으로 두 지표 간의 변환 수식을 유도해 보면 다음과 같습니다.

① 개루프 대역폭 (${\omega }_{BW,open}$)과 ${\omega }_n$, $\zeta$의 관계

개루프 단위 이득 주파수($|G(j{\omega }_{BW,open})|=1$)를 구하는 방정식을 풀면 다음과 같은 정확한 수식을 얻을 수 있습니다. ${\omega }_{BW,open}={\omega }_n\sqrt{2{\zeta }^2+\sqrt{4{\zeta }^4+1}}$

• 근사식: 일반적인 최적 설계 영역($\zeta \ge 0.5$)에서는 수식 안의 $4{\zeta }^4$ 항이 지배적이 되므로, ${\omega }_{BW,open}\approx {\omega }_n\sqrt{4{\zeta }^2}=2\zeta {\omega }_n$ 이라는 매우 직관적인 근사식이 도출됩니다. 즉, 개루프 대역폭은 곧 제동비와 자연 주파수의 곱에 비례합니다.

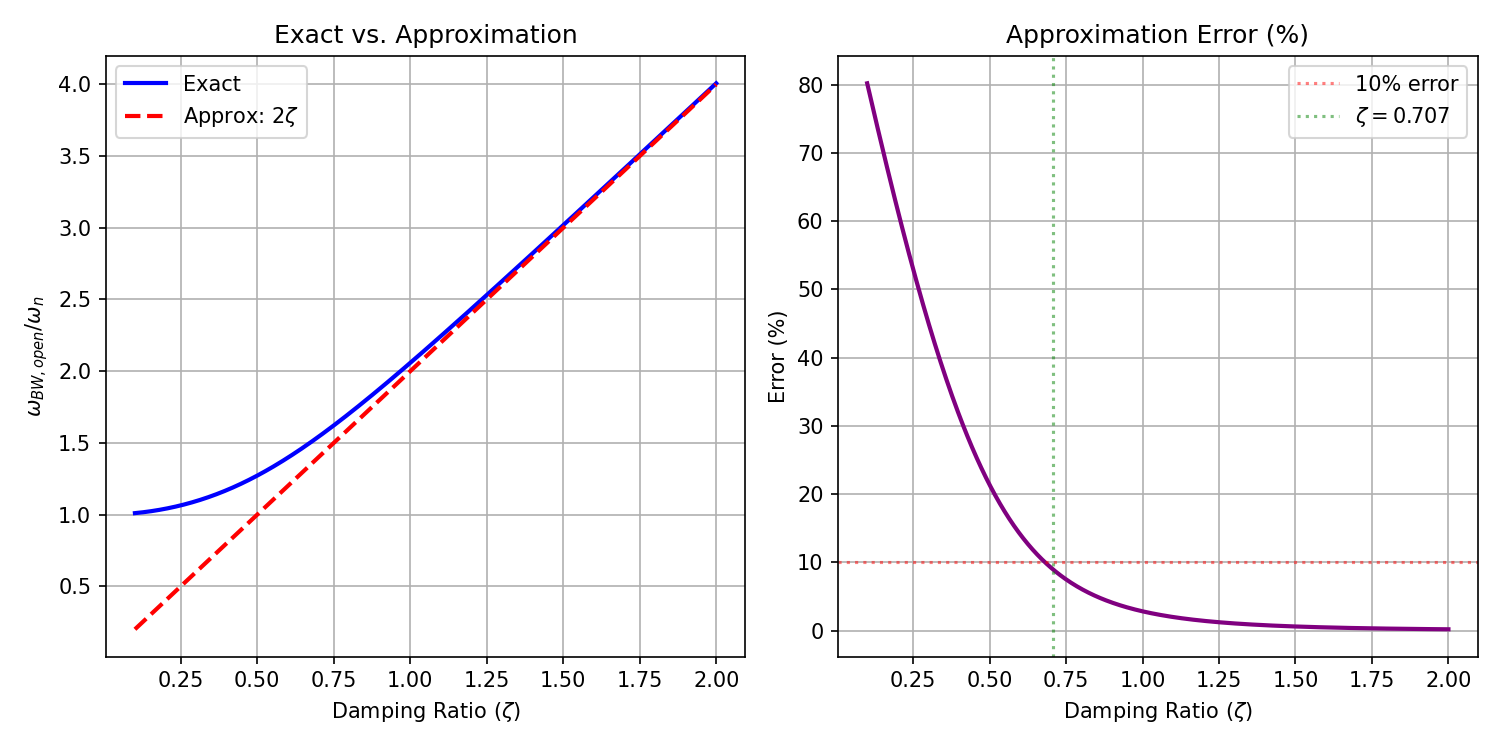

📊 오차 분석 (Exact vs Approx): $\zeta$ 값이 클수록 두 수식의 값은 매우 근접합니다. 최적 제동비인 $\zeta =0.707$ 근방에서는 오차가 10% 미만으로 들어오며, $\zeta \ge 1.0$ 이상일 때는 3% 이하로 떨어져 실무적인 수작업 설계 시 매우 훌륭한 근사치로 활용할 수 있습니다.

② 위상 여유 (Phase Margin, ${\Phi }_M$)와 $\zeta$의 관계

위상 여유는 대역폭(${\omega }_{BW,open}$)에서의 위상 지연을 나타냅니다. 순수 2차 Type-II PLL의 경우 ${\Phi }_M={\tan }^{-1}\left(\frac{2\zeta {\omega }_{BW,open}}{{\omega }_n}\right)$ 가 되며, 여기에 위에서 구한 ${\omega }_{BW,open}$을 대입하면 위상 여유는 오직 제동비($\zeta$)만의 함수로 완벽히 치환됩니다. ${\Phi }_M={\tan }^{-1}\left(2\zeta \sqrt{2{\zeta }^2+\sqrt{4{\zeta }^4+1}}\right)$

• 근사식 (Rule of Thumb): 위 수식을 선형화하여 실무적으로 계산기 없이 직관적으로 유추할 수 있게 만든 법칙이 바로 ${\Phi }_M(\text{degrees})\approx 100\times \zeta$ 입니다.
  • 예: $\zeta =0.5\Rightarrow {\Phi }_M\approx 50^{\circ }\sim 52^{\circ }$
  • 예: $\zeta =0.6\Rightarrow {\Phi }_M\approx 60^{\circ }\sim 62^{\circ }$
  • 예: $\zeta =0.707\Rightarrow {\Phi }_M\approx 65^{\circ }\sim 66^{\circ }$ (다소 오차가 생기기 시작하는 구간)

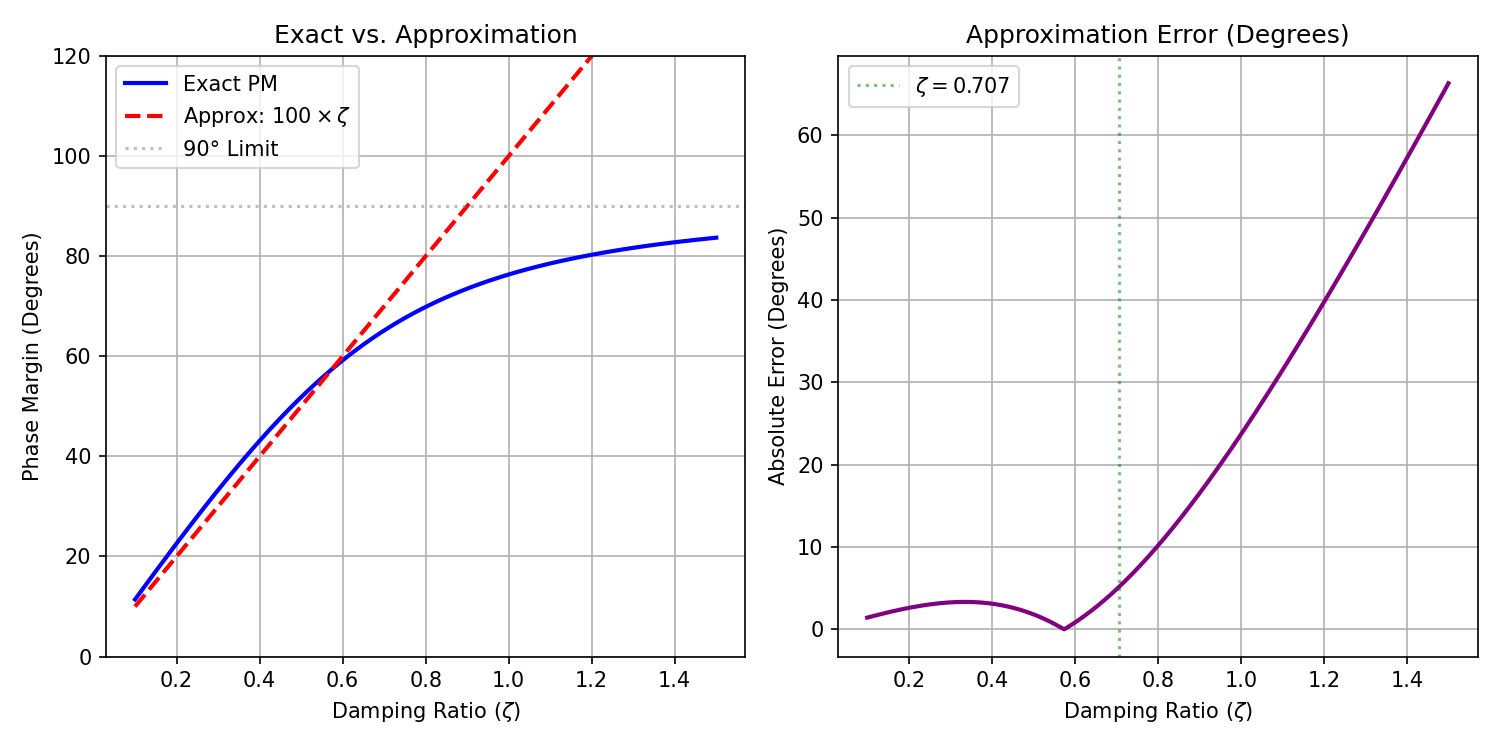

📊 오차 분석 (Exact vs Approx): 위상 여유의 경우 $\zeta <0.6$ 구간에서는 오차가 $2^{\circ }$ 이내로 매우 훌륭한 실무적 근사치(Rule of Thumb)를 제공합니다. 다만 최적 설계 지점인 $\zeta =0.707$ 근방부터 오차가 커지기 시작하며(약 $5^{\circ }$), $\zeta \ge 1.0$ 이상 구간에서는 실제 ${\Phi }_M$이 점근선인 $90^{\circ }$를 향해 수렴해 가는 반면 근사식은 무한히 커지므로 사용할 수 없게 됩니다.

결론적으로, 보데 플롯을 보며 루프 필터의 R, C 값을 조절해 ${\omega }_{BW,open}$과 ${\Phi }_M$을 원하는 타겟에 맞추는 것은, 곧 시간 축에서 시스템의 절대적인 반응 속도(${\omega }_n$)와 과도 응답의 출렁거림 형태($\zeta$)를 정확하게 세팅하는 것과 수학적으로 완벽하게 동일한 과정입니다.
